SCMonitor UART CMOS の信号と設定
UARTのCMOSレベル信号の
送受信モニタを行います。
SCMonitor UART として動作させる場合の
信号と設定について説明します。
送信データの信号レベルは、0 ～ 3.3V です。
受信データは、0 ～ 3.3V または 0 ～ 5V の、
どちらの信号レベルでも入力できます。
目次
SCMonitor UART CMOS の信号インターフェースについては
IF-Board-UART-CMOS基板の回路図 をご覧ください。
SCMonitor UART 設定
1) ディップスイッチの設定
2) ジャンパーの設定
SCMonitor UART CMOSピン配置
1) ターミナルブロック
a) T1
b) T2
2) EHコネクタ
a) CN1
b) CN2
c) CN1, CN2の型名
モニタ画面のデータ表示
SCMonitor UART 設定
以下に、SCMonitor UART 動作のための設定について説明します。
1) ディップスイッチの設定

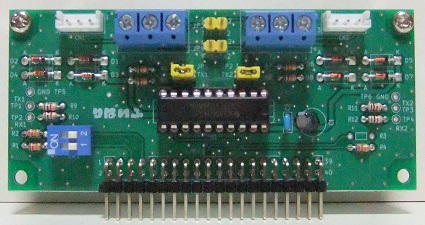

SCMonitor UART CMOS基板上のディップスイッチ SW1 の 1 をOFFにします。
開始画面は以下のようになります。
2) ジャンパーの設定
SCMonitor UART CMOS基板上のジャンパーを以下のように設定します。
JP1, JP2 : 開放
JP3, JP4 : 短絡
SCMonitor UART CMOSピン配置
以下にSCMonitor UART CMOSコネクタのピン配置を示します。
1) ターミナルブロック
リード線などをねじ止めすることができます。
プラスの精密ドライバーでねじを締めてリード線をとめます。
ターミナルブロックの接続信号を以下に示します。
a) T1
b) T2
2) EHコネクタ
EHコネクタの接続信号を以下に示します。
a) CN1
| CN1 |
信号名 |
| 1 |
TX1 |
| 2 |
RX1 |
| 3 |
GND |
b) CN2
| CN2 |
信号名 |
| 1 |
TX2 |
| 2 |
RX2 |
| 3 |
GND |
c) CN1, CN2の型名
CN1, CN2 : 3ピンコネクタの型名
メーカー名 : JST : 日本圧着端子製造株式会社
シリーズ名 : EHコネクタ
i) ベース付きポスト(基板側コネクタ) : B 3B-EH
ii) ハウジング(ケーブル側) : EHR-3
コンタクト(圧着端子) :
BEH-001T-P0.6 (バラ状)
SEH-001T-P0.6 (リール)
モニタ画面のデータ表示
送受信データは以下のように表示されます。
1) T: に表示するデータ
TX1(RX2) に受信したデータを T: のラインに表示します。
上記の画面の T e s t _ 0 1 CR LF です。
2) R: に表示するデータ
RX1(TX2) に受信したデータを R: のラインに表示します。
上記の画面の W X Y CR LF です。
