FMラジオ Base の説明
FMレシーバのIC
RDA5807FP を使用した
FMラジオです。
CH+ と CH- のスイッチにより放送局を自動選局します。
Vol+ と Vol- のスイッチにより音量の大小を調整します。
デジタル技術の進歩により、デジタルフィルタの性能ががよいので、
よく聞こえます。
東京圏内ではAM放送のFM放送移行を行っているので
TBS放送、文化放送、日本放送なども受信可能です。
FMラジオ の販売
購入はこちら
目次
FMラジオ Base のタイプ
タイプ 1 : Base基板単体
タイプ 2 : 電池ホルダ付き
タイプ 3 : Amp基板接続
FMラジオ Base の操作
1.初めて電源を入れたときの状態
2.スイッチの操作
a) PWR
b) VOL+
c) VOL-
d) CH+
e) CH-
アンテナについて
FMラジオ Base のタイプ
以下の3種類のタイプを用意しています。

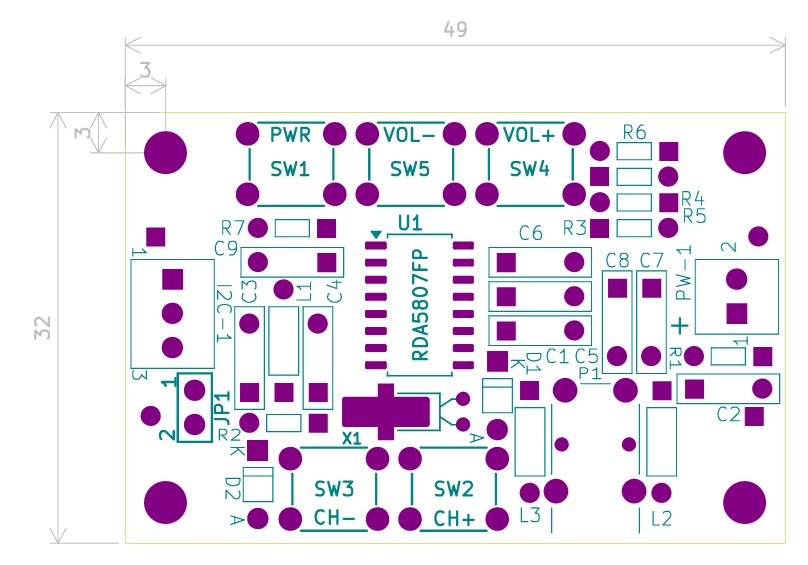

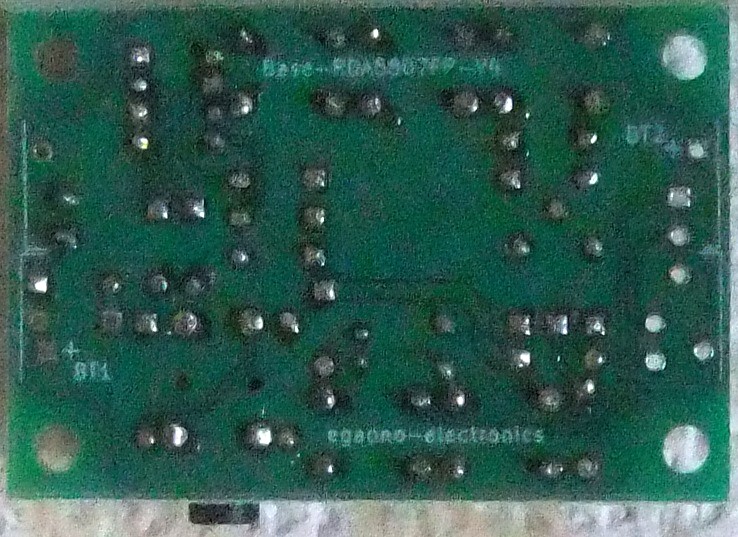

タイプ 1 : Base基板単体
Base基板だけのタイプです。
電源 +3V ～ +3.3V をコネクタ PW-1 に入力して使用します。
ステレオジャックにステレオイヤホンを接続して聞いてください。
ステレオイヤホンは100円ショップなどでも販売しています。
Base基板のターミナルブロック(PW-1)の型番は以下の通りです。
ターミナルブロック 2.54mm 緑 : WJEK254-2.54-02P-140-00A

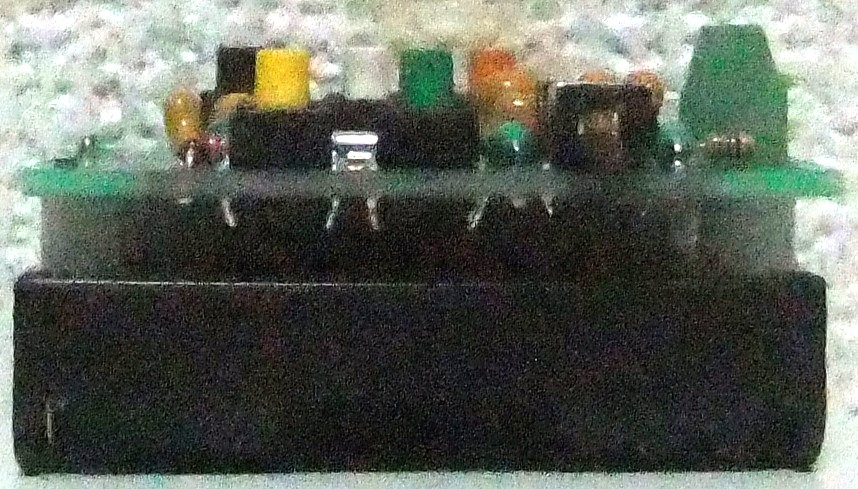

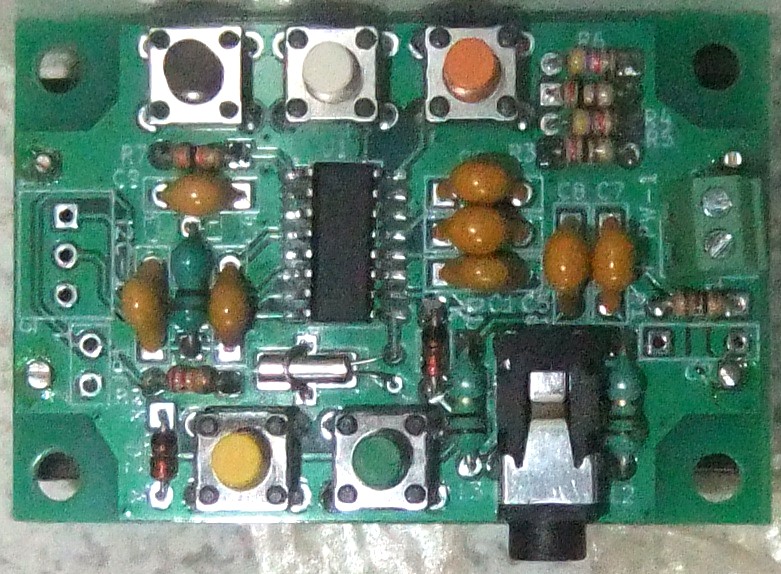

タイプ 2 : 電池ホルダ付き

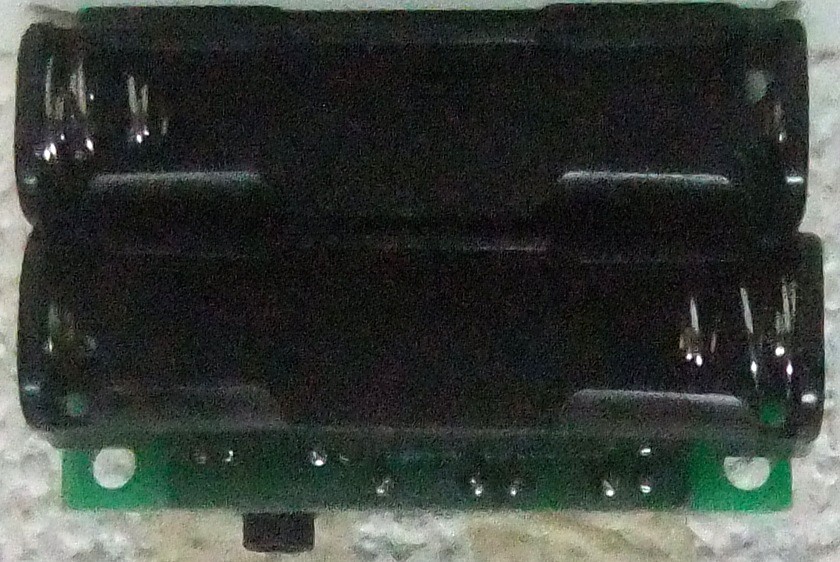

Base基板に電池ホルダが搭載されているタイプです。
電池ホルダに単4電池を2本装着してして使用します。
ステレオジャックにステレオイヤホンを接続して聞いてください。
ステレオイヤホンは100円ショップなどでも販売しています。
タイプ 3 : Amp基板接続

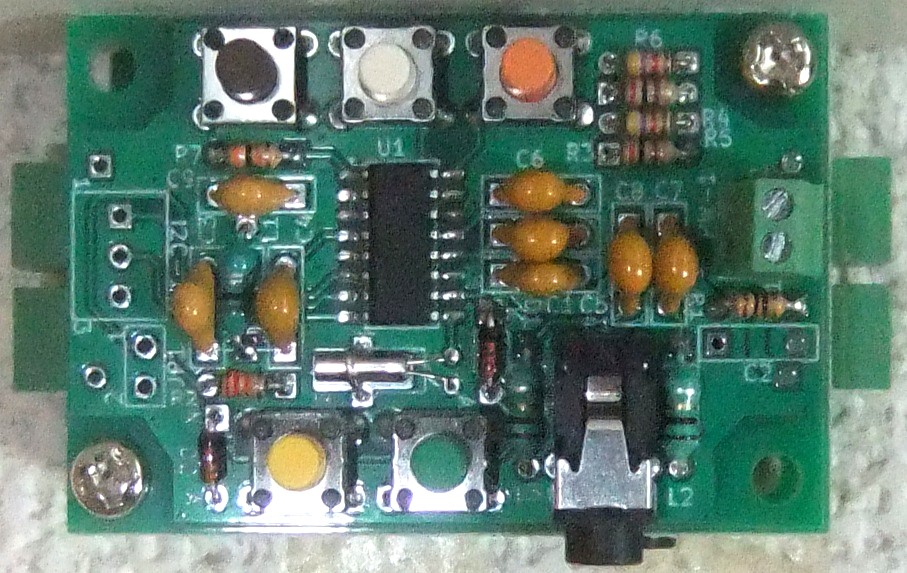

Base基板にAmp基板を接続したタイプです。
Base基板

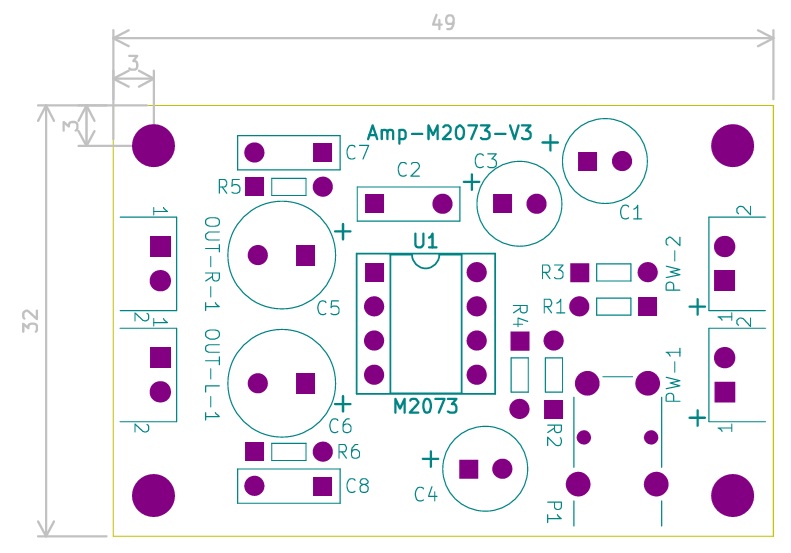

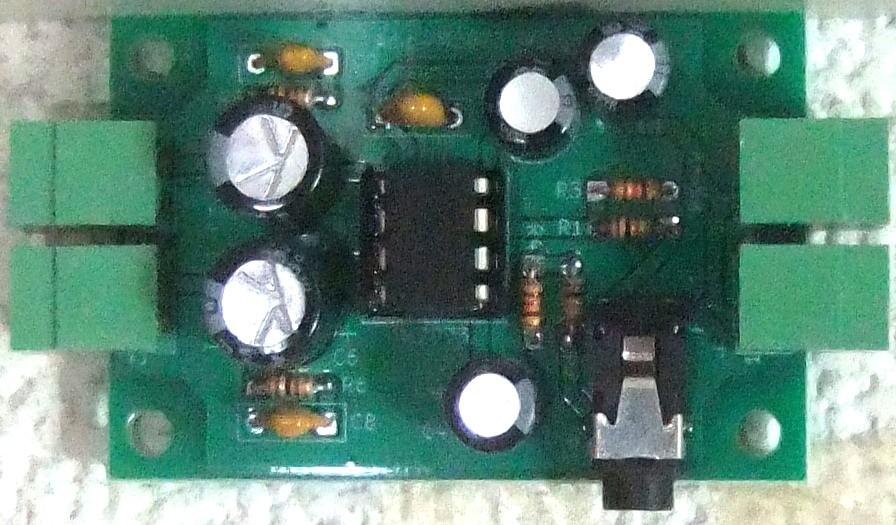

Amp基板

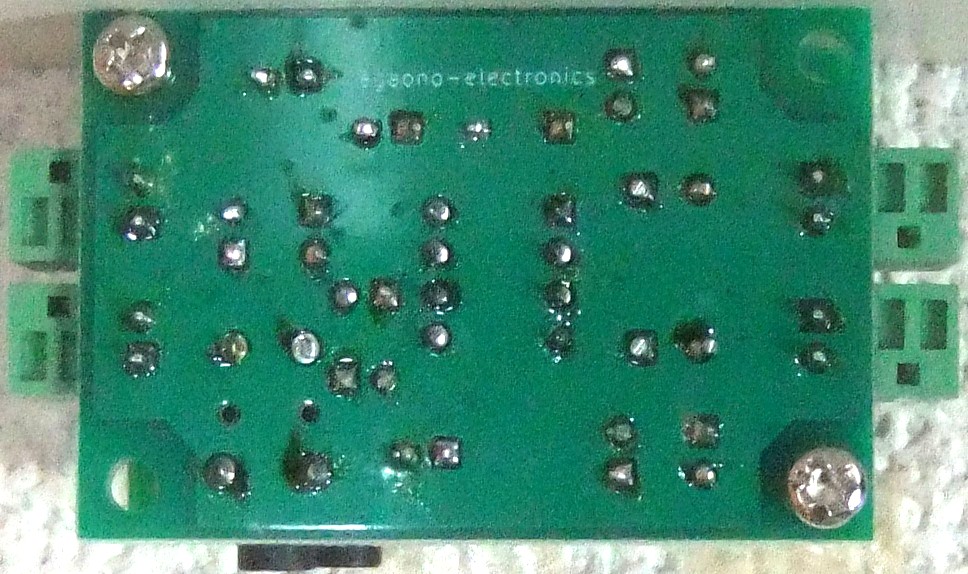

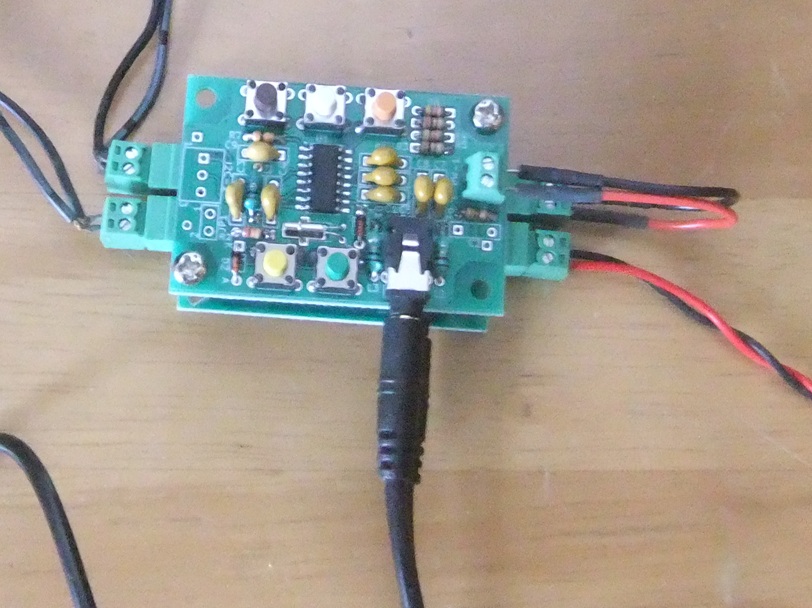

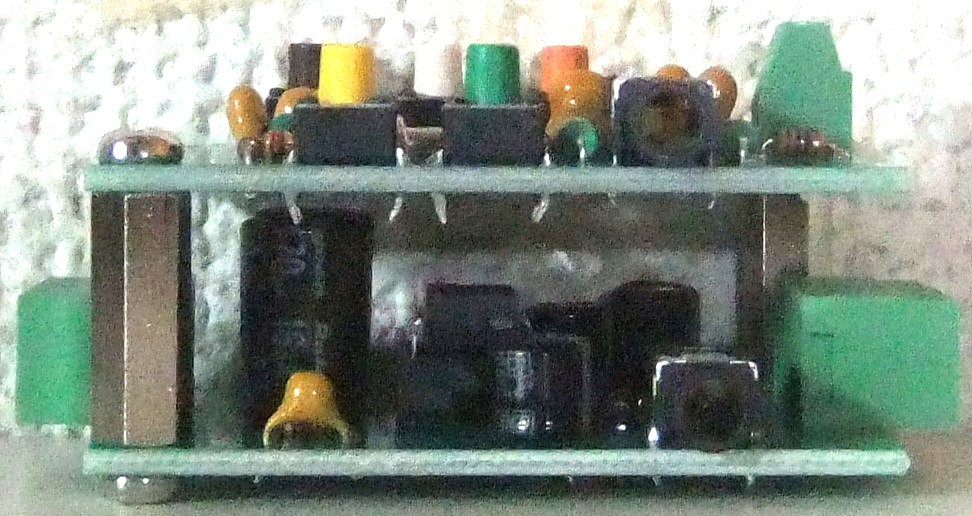

Base基板とAmp基板を組み合わせた様子

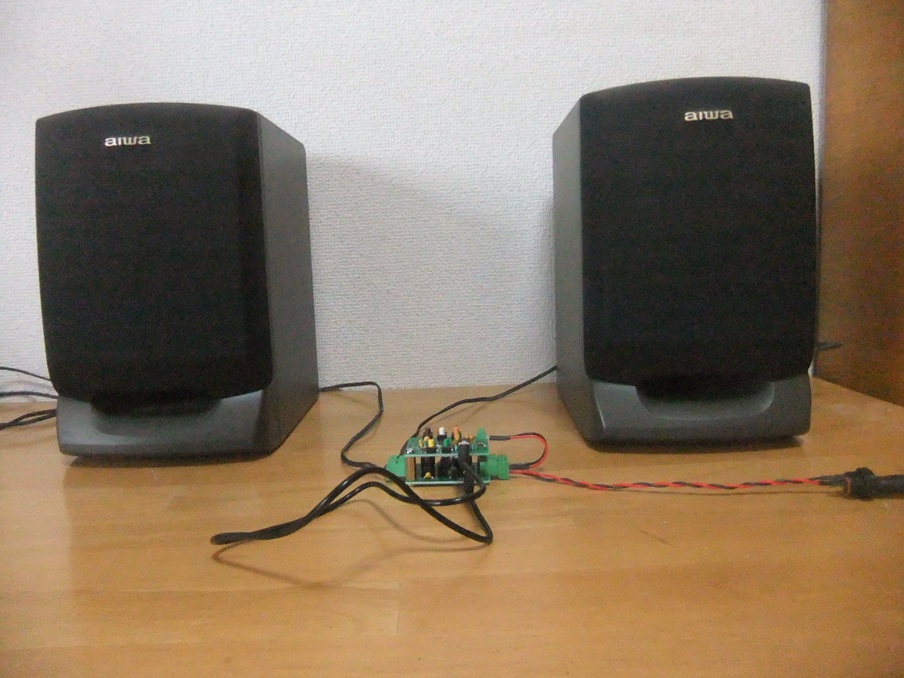

インピーダンス 8Ω のスピーカーを接続できます。
適当なスピーカーを接続して、お楽しみください。
ターミナルブロックの OUT-R-1 に右側のスピーカー、
OUT-L-1 に左側のスピーカーを接続します。

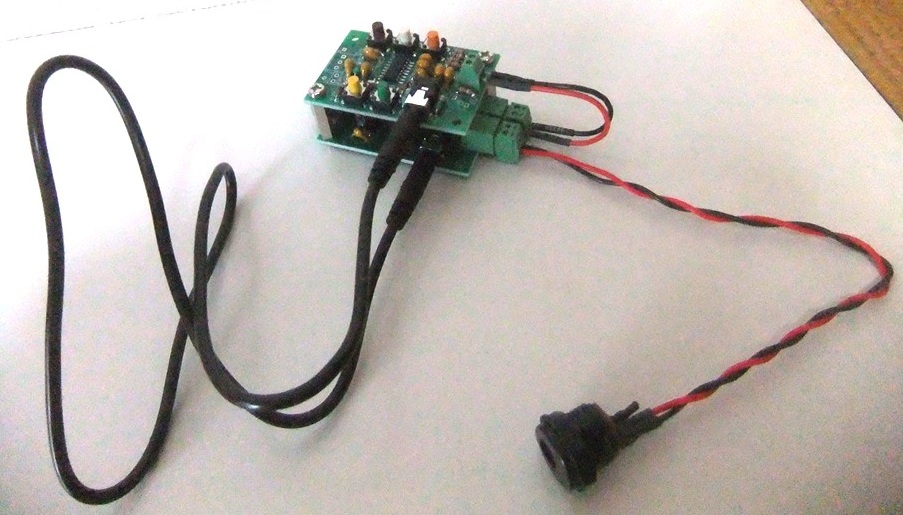

電源 +3V ～ +3.3V をAmp基板のコネクタ PW-1 に入力してください。

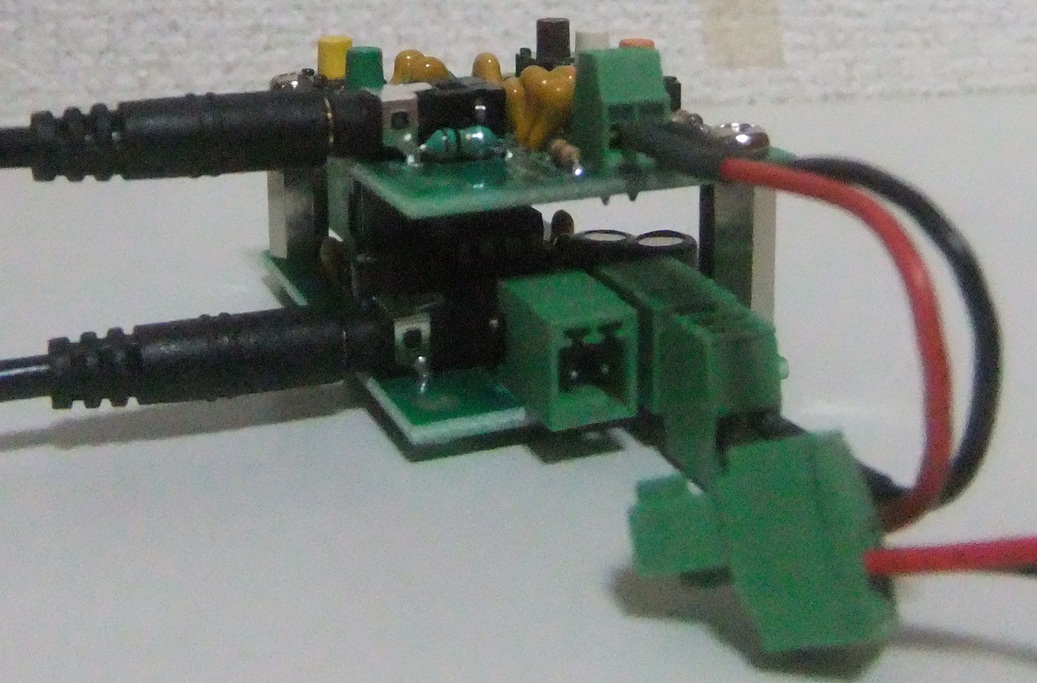

Amp基板の接続部にはターミナルブロックを使用しています。
ターミナルブロックの型番は以下の通りです。
Amp基板側 :
ターミナルブロック レセプタクル 2.54mm 2P : WJ15EDGRC-2.54-02P-140-00A
ハーネス側 :
ターミナルブロック 2.54mm 2P : WJ15EDGK-2.54-02P-140-00A
ターミナルブロックは秋月電子通商で販売しています。
FMラジオ Base の操作
以下に、FMラジオ Baseの操作方法を説明します。
1.初めて電源を入れたときの状態
初めて電源を入れると、ザーという雑音が聞こえます。
スイッチ CH＋ をチョンと一回押してください。
少し待つと、自動選局して音声が聞こえます。
音量がかなり大きいと思います。
スイッチ VOL- をチョンチョンと数回押して、音量を調整してください。
2.スイッチの操作
基板上のスイッチにより音量の調整や選局を行います。
以下に、各スイッチの説明を記します。
a) PWR
動作の ON/OFF を行います。
動作がONの時に、スイッチ PWRを押すと、音が聞こえなくなり、
スリープ状態になります。
スリープ状態の時に、スイッチ PWRを押すと、動作がONになり、
前回、選局していた放送局の音声が前回調整した音量で流れます。
b) VOL+
押すたびに音量が大きくなります。
c) VOL-
押すたびに音量が小さくなります。
d) CH+
自動選局を行います。
押すと周波数が高い方向に放送局の検出を行います。
検出するとその放送局の音声が流れます。
e) CH-
自動選局を行います。
押すと周波数が低い方向に放送局の検出を行います。
検出するとその放送局の音声が流れます。
アンテナについて
ステレオジャックに接続する、ステレオイヤホン、
または、3.5mmステレオミニプラグオーディオケーブルが
アンテナになります。
電波の状態が悪い場合、ケーブルの向きなどを変化させると
受信状態が改善される場合があります。
