IF-F4xxxx-UART-CMOS基板 の説明
マスコット
　　A+-2C (ええ加減にC) のサイトで紹介している
　サンプルプログラム F4xxxx_UARTx を
　試験するための基板です。

　　えがおのでんし が制作しています。


　　CMOSレベルによる
　UART(非同期シリアル通信)の送受信を行います。

　　送信レベル : 0V - +3.3V
　　受信レベル : 0V - +3.3V または 0V - +5V の入力が可能です。

目次

外観
外形
回路図
機能

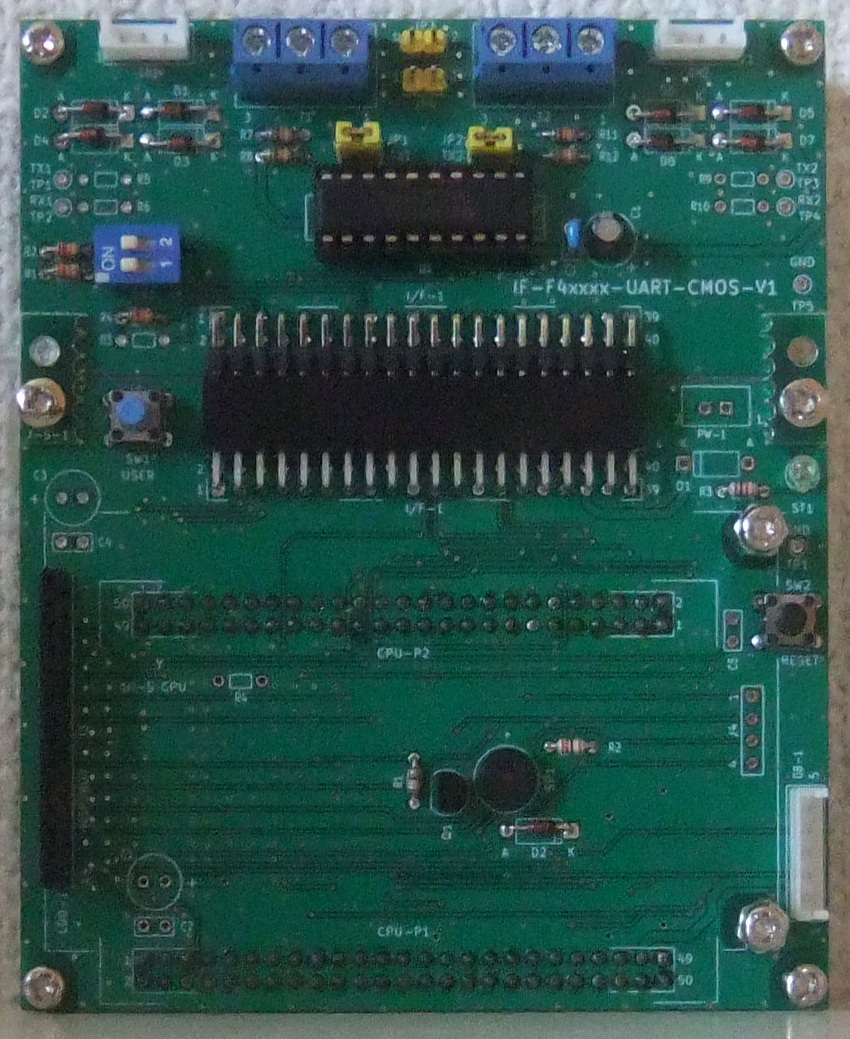

外観
　外観を以下に示します。

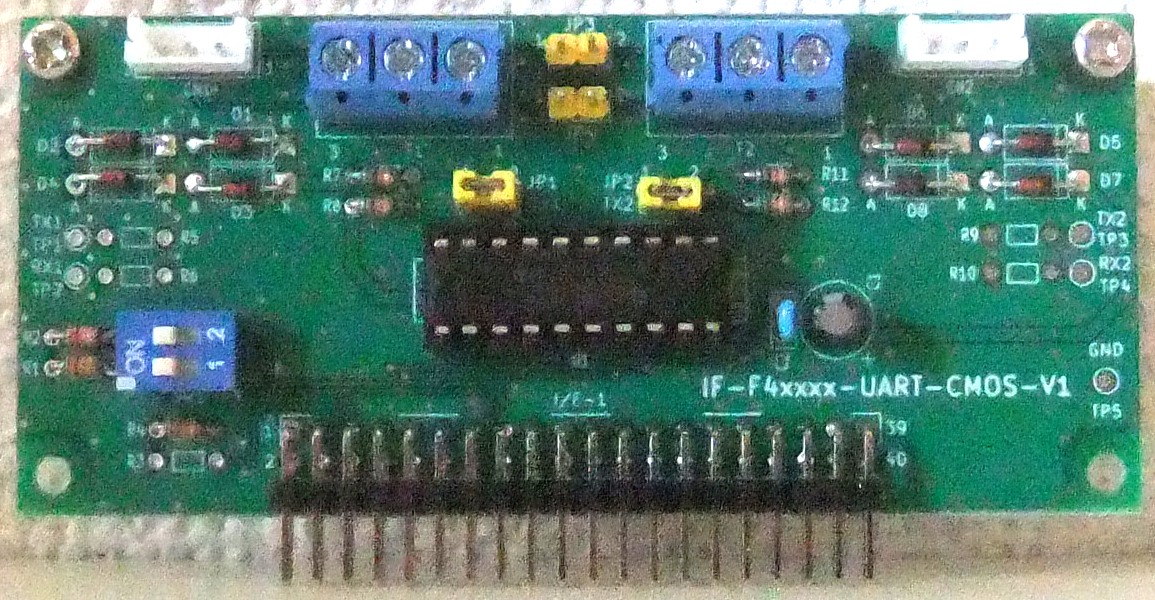

IF_F4xxxx_UART_CMOS-F IF_F4xxxx_UART_CMOS-B


外形
　外形寸法は 95 mm x 41 mm です。
　外形を以下に示します。

IF_F4xxxx_UART_CMOS_Dim


回路図

IF-F4xxxx-UART-CMOS基板 の回路図　をご覧ください。


機能
　　CMOSレベルによる
　STM32F4xxxxの USART1 と UART4 のUART通信を行います。

　　UART : 非同期シリアル通信

　　送信レベル : 0V - +3.3V
　　受信レベル : 0V - +3.3V または 0V - +5V の入力が可能です。
